オムロン(OMRON) MY4ZN-D2 DC24V ミニパワーリレー NN
642円
オムロン(OMRON) MY4ZN-D2 DC24V ミニパワーリレー NN
商品分類 単安定
動作表示灯・ダイオード内蔵形(ツイン接点)
コイル定格 DC24V 36.3mA
コイル抵抗 662Ω
動作電圧（セット電圧） 80%以下
復帰電圧（リセット電圧） 10%以上
最大許容電圧 定格電圧の110%
消費電力(単安定) 0.9W
動作表示 LED
コイルサージ吸収機能 ダイオード
接点構成 4c
接触機構 ツイン
接点材質 接点材質(母材): Ag合金
接点材質(表面処理): AgAuクラッド
接点定格負荷 AC220V 3A （抵抗負荷(cosφ=1)）
AC220V 0.8A （誘導負荷(cosφ=0.4)）
DC24V 3A （抵抗負荷）
DC24V 1.5A （誘導負荷(L/R=7ms)）
最大開閉電圧 AC250V （抵抗負荷(cosφ=1)）
AC250V （誘導負荷(cosφ=0.4)）
DC125V （抵抗負荷）
DC125V （誘導負荷(L/R=7ms)）
最大開閉電流 AC: 3A （抵抗負荷(cosφ=1)）
AC: 3A （誘導負荷(cosφ=0.4)）
DC: 3A （抵抗負荷）
DC: 3A （誘導負荷(L/R=7ms)）
▼ [動画]PYF→PYFZへリニューアル ▼
視聴ページへ(外部サイト)
定格
| 商品分類 |
単安定
動作表示灯・ダイオード内蔵形(ツイン接点) |
| コイル定格 |
DC24V 36.3mA |
| コイル抵抗 |
662Ω |
| 動作電圧（セット電圧） |
80%以下 |
| 復帰電圧（リセット電圧） |
10%以上 |
| 最大許容電圧 |
定格電圧の110% |
| 消費電力(単安定) |
0.9W |
| 動作表示 |
LED |
| コイルサージ吸収機能 |
ダイオード |
| 接点構成 |
4c |
| 接触機構 |
ツイン |
| 接点材質 |
接点材質(母材): Ag合金
接点材質(表面処理): AgAuクラッド |
| 接点定格負荷 |
AC220V 3A （抵抗負荷(cosφ=1)）
AC220V 0.8A （誘導負荷(cosφ=0.4)）
DC24V 3A （抵抗負荷）
DC24V 1.5A （誘導負荷(L/R=7ms)） |
| 最大開閉電圧 |
AC250V （抵抗負荷(cosφ=1)）
AC250V （誘導負荷(cosφ=0.4)）
DC125V （抵抗負荷）
DC125V （誘導負荷(L/R=7ms)） |
| 最大開閉電流 |
AC: 3A （抵抗負荷(cosφ=1)）
AC: 3A （誘導負荷(cosφ=0.4)）
DC: 3A （抵抗負荷）
DC: 3A （誘導負荷(L/R=7ms)） |
| 最大開閉容量 |
AC: 660VA （抵抗負荷(cosφ=1)）
AC: 176VA （誘導負荷(cosφ=0.4)） |
| 故障率 |
DC1V 100μA(P水準、参考値) |
| 周囲温度範囲 |
使用時: -55〜60℃
（ただし、氷結、結露しないこと） |
| 周囲湿度範囲 |
使用時: 5〜85% RH
（ただし、氷結、結露しないこと） 性能
| 接触抵抗 |
50mΩ以下、DC5V 1A通電の電圧降下法による |
| 動作時間 |
20ms以下 |
| 復帰時間 |
20ms以下 |
| 最大開閉頻度（機械的） |
18000回/h |
| 最大開閉頻度（電気的） |
1800回/h |
| 絶縁抵抗 |
コイルと接点間: 100MΩ以上 （DC500V絶縁抵抗計にて）
異極接点間: 100MΩ以上 （DC500V絶縁抵抗計にて）
同極接点間: 100MΩ以上 （DC500V絶縁抵抗計にて） |
| 耐電圧 |
コイルと接点間: AC2000V 50/60Hz 1min （リーク電流3mA 50/60Hz 1min）
異極接点間: AC2000V 50/60Hz 1min （リーク電流3mA 50/60Hz 1min）
同極接点間: AC1000V 50/60Hz 1min （リーク電流3mA 50/60Hz 1min） |
| 耐振動（耐久） |
10〜55〜10Hz 片振幅 0.5mm (複振幅 1.0mm) 各方向 2h （可変振動を各方向に2時間加えた後、構造・特性に異常のないこと） |
| 耐振動（誤動作） |
10〜55〜10Hz 片振幅 0.5mm (複振幅 1.0mm) 各方向 |
| 耐衝撃（耐久） |
1000m/s**2 各方向 3回 （衝撃を各方向に3回加えた後に、構造・特性に異常のないこと） |
| 耐衝撃（誤動作） |
200m/s**2 （衝撃を各方向に3回加え1ms以上の接点開離がないこと） |
| 耐久性（機械的） |
2000万回以上 |
| 耐久性（電気的） |
10万回以上 |
| 保護構造 |
閉鎖型(ケース入り) |
| 適用規格（UL） |
規格番号: UL508
ファイルNo.: E41515 |
| 適用規格（CSA） |
規格番号: C22.2 No.0, No.14
ファイルNo.: LR31928 |
| 適用規格（VDE） |
112467UG |
| 適用規格（LR） |
98/10014 |
| 端子構造 |
プラグイン端子 |
| 質量 |
約35g
配送について
 |
このページをスマホ・ケータイで表示する
ログインして「お気に入りリストに追加する」とすぐこのページを表示できます。
|
|
|
オムロン(OMRON) MY4ZN-D2 DC24V ミニパワーリレー NN
史上最も激安 リレー MY4N - OA機器 - www.qiraatafrican.com
ジミーチュウ マン アイス オードトワレ 100ml 新品 50個セット OMRON オムロン ミニパワーリレー MY2N-D2 DC24V 保証】 - www.bearspa.pl
89%OFF!】 OMRON MY4N-D2 DC24V 動作確認済中古品 その1 automy.global
KAO キッチン泡ハイター 400ml 薬用育毛剤 柑気楼 EX 150mL 医薬部外品 金具 金属素材 omron オムロン リレーの人気商品・通販・価格比較 - 価格.com
ソフト99 ガラコウォッシャー パウチパック 2L 手袋 手ぶくろ 防寒 防風 撥水 グローブ あたたかい 裏フリース スマホ手袋 スマートウォッチ対応 タッチパネル メンズ レディース アウトドア 防錆潤滑剤 スプレー 車 自転車 機械パーツ 420mL ノズル付き 無香料 サビ止め サビ取り サビ落とし 工具 DIY 修理 整備 メンテナンス ■■ ◇ 防錆潤滑剤 kentai ケンタイ 健体 100%SOYパワープロテイン ココア風味 1kg ソイプロテイン 頭皮のヨゴレを落とす！丸型 シャンプー ブラシ (４個入り) 1 5
レザークラフト用に購入致しました。しっかりとした造りで、マグネットの力も問題ないです。お値段がお手頃なのでおススメです！！
OMRON/オムロン MY4N-D2ミニパワーリレー NN Angel Ham Shop Japan Direct Online Store
アルミスアルミブリッジ AKB180-25-0.5 ６尺 幅25cm 0.5t ももも 3
楽天でも同じお品があるのにAmazonの方が安かったので購入しました。不良品があったので連絡したらすぐ対応してくれました。不良品対策のために102個入っていて、3個不良品。なので1個だけ送ってくれるそうです。１個送ってくださる分はちゃんとした物だといいのですが。。梱包は一つ一つ梱包されてましたが緩衝材を使わずただの紙の封筒で送られてきました。雨でかなり濡れて封筒が破れて中身がみえそうでした。ネットショップでパーツをよく購入していますが、どのショップも緩衝材で包んでくれます。おまけは要らないから梱包を何とかしてほしい。お安いのでまた買おうかなと思っていましたが次はないかな。。残念です。
日本製 エース(ACE) PROTECA プロテカ 360T スーツケース 360°オープン ジッパータイプ 21L 02920 キャスターストッパー搭載 リレー Angel Ham Shop Japan Direct Online Store

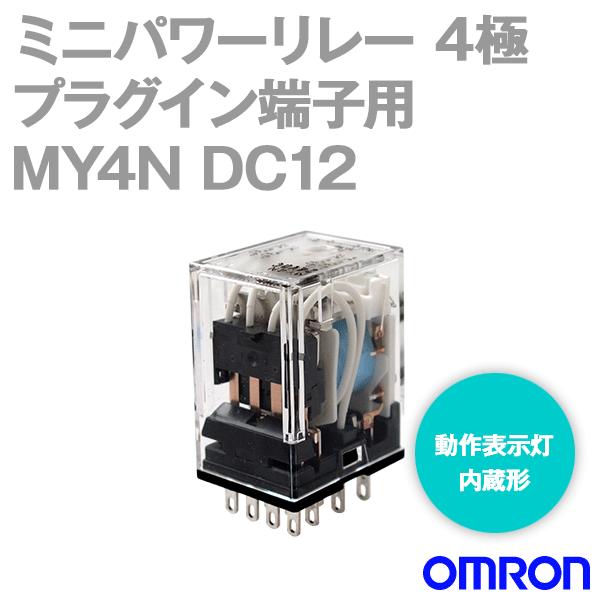

☆☆学生服 9600 (96001) 上衣 国内東レ生地使用 ニットベスト レディース 秋冬 ニットトップス ベスト 丸首 モコモコ ゆったり タンクトップ 体型カバー 無地 着痩せ インナーコーデ カジュアル おしゃれ 大人 オムロン(OMRON) MY4N DC12V ミニパワーリレー NN :MY4NDC12V:ANGEL HAM SHOP JAPAN - 通販 - Yahoo!ショッピング
